2017年08月22日

よくある配線器具の間違い

皆様こんにちは。
電気工事士試験 筆記試験対策編Vol.11をお届けします!

全20回配信される筆記試験対策も今回で11回目、後半戦に突入しました。
ここからは、今までと比べて複雑な問題が多くなります。
つまずくこともあるかもしれませんが、気合を入れて進めましょう!

今回からは新しいカテゴリ『配線器具』に入ります。

はじめに言ってしまうと・・・
配線器具はとっつきにくく、苦手意識を持ってしまうカテゴリになりがちです。
今までの受験者からも、苦手に思うとの声がアンケートなどで寄せられています。

『配線器具』は覚えるべきところを確実に理解しないと得点が難しく、混乱してしまいがちです。
混乱を防ぐためのポイントは次の2つです。

その1.計算方法
その2.計算条件

引っ掛け問題のような選択肢が多いので気をつけましょう。
実際に問題を解きつつ、例を紹介します。

配線器具1-6

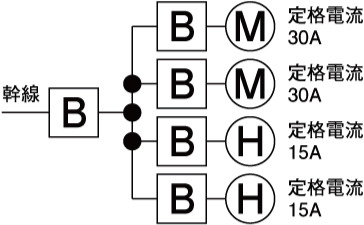

図のように、三相電動機と三相電熱器が低圧屋内幹線に接続されている場合、
幹線の太さを決める根拠となる電流の最小値〔A〕は。
ただし、需要率100〔%〕とする。


選択肢
イ.90
ロ.96
ハ.105
ニ.112

幹線の太さは負荷の定格電流の総合計によって決まります。
ただし、負荷に電動機がある場合、始動時に大きな電流が流れるため、係数をかけた値で計算します。
その係数は電動機(M)と電熱器(H)の定格電流それぞれの合計から導き出す必要があります。

@M>Hの場合
M≦50A  1.25
M>50A  1.1

AM≦Hの場合
Mの値に関わらず 1

今回の場合、電動機(M)の合計が50Aを超えるため @ M>50A に当てはまります。
(30+30)×1.1=66A
電動機以外の器具(H)の定格電流を加え、需要率をかけます。
(66+15+15)×100%=96A

正しい答えは ロ.96 になります。

受験生のよくある間違い例は、係数の存在を忘れてしまうor覚えていないことが原因です。

この状態で解いてみると、
電動機(M)と電熱器(H)の定格電流の合計を計算し、係数をかけずに、需要率をかけます。
(30+30+15+15)×100%=90A

係数をかけていないため誤っていますが、選択肢を見ると、
イ.90 とあります。

間違った解き方をした場合でも、それに対応した引っ掛けの選択肢が用意されていることが多いです。
計算方法だけでなく、計算条件までしっかりと覚えておくことが重要です。

難しく思うかもしれませんが、『配線器具』の問題はほぼ同じ形で出題される傾向があり、一度理解すればしっかりと解けるようになります!

幸いにも、問題の形式はそこまで多くはありません!
落ち着いて、取り組んでいきましょう!



★ 『電工試験の虎』の使い方 〜筆記・技能試験対策編〜 の動画を公開しました!
筆記試験対策編:https://youtu.be/E5rCGItmGUM
技能試験対策編:https://youtu.be/lvUt6YTKExc
筆記試験の対策を始める前にぜひご覧ください♪

★ 虎サイトリニューアル!新コンテンツ『過去問』を追加しました!
www.hozan.co.jp/denko/past_questions/index.html

平成28年度過去問に加え、平成29年度上期筆記試験の過去問を解説付きでご用意しました!
過去問は後回しにしがちですが、早い段階で不得意分野を把握することはとても大切です。
合格基準とされている60点(1問2点)を目標に現時点での実力をチェックしてみましょう!

また、筆記試験に加えて、平成29年度上期技能試験の過去問もご用意しました!
試験センターが公表している解答・欠陥の判断基準と解説動画の通常版・ノーカット版を過去問と合わせてご覧いただけます。
技能試験がどのような形式で出題されるのか一度見ておきましょう♪

★ 2017年度版 技能試験練習用セットを発売しました!
www.hozan.co.jp/denko/tool/pass/DK-15.html

試験センターから発表されている候補問題13問を作成、練習できるセットの2017年度版!
2017年の試験内容に対応した内容構成です。
特典DVDも付属して、試験対策を万全に進められます。

★ 技能試験対策 候補問題全13問 + No.8別解 をノーカットで撮影!
www.hozan.co.jp/denko/skill/index.html

電工試験の虎サイト、YouTubeへ全て公開しました!
各作業で重要なポイントを解説しています。


★ 技能試験 候補問題No.1 『新入社員編』の動画を公開しました!
youtu.be/tEo22ergfVQ

平成29年度 (2017年度) 第二種電気工事士技能試験 候補問題No.1のノーカット版です。
今回は新入社員による作業を収めた、新入社員編!
第二種電気工事士試験に全くの素人である新入社員に約3時間の講習を行い、候補問題No.1を作ってもらいました。約35分で見直しまでを終え、理想的な時間配分で作業が完了しました。

配線器具 1

バックナンバー

posted by 虎 at 12:00| 筆記試験対策

2017年08月18日

よく出るケーブル・絶縁電線

皆様こんにちは。
電気工事士試験 筆記試験対策編Vol.10をお届けします!

お盆休みはいかがでしたか?
羽を伸ばしてリフレッシュできた方も多いと思います!

筆記試験対策が始まって10回目の配信となります。
今回で試験範囲の半分となりますが、勉強の習慣、理解度はいかがですか?

もし、勉強がなかなか進まないときは、まず終わらせることを目標に解ききってみましょう。
流し読み程度で構いませんので、全体の傾向、得意・苦手分野を把握することで今後の対策を立てるきっかけにもなるはずです!

人によってモチベーションが上がる勉強スタイルは様々です。
他の人と競ってみる、ノートに書いてみる…など
自分に合う勉強スタイルを見つけてみましょう♪

さて、今回は電線についてご案内します。
「材料及び工具」の5-15、16では電線・電線管の問題が登場しています。
試験でもよく問われるのでしっかりと理解しておきましょう♪

試験に登場する電線は、ケーブル・絶縁電線・コードの3つです。
この3つの違いはご存知ですか?

過去の記事で違いを記載しました。ぜひ、ご覧下さい!

電線の違いをご紹介♪

この中で特に頻出なケーブル・絶縁電線はアルファベットがどの電線を差しているのかを抑えておきましょう!
記号はアルファベットの頭文字を意識することで覚えやすくなります。

・ケーブル(屋内、屋外用)

VVF 600Vビニル絶縁ビニル外装ケーブル フラット(平型)
Vinyl Vinyl Flat

VVR 600Vビニル絶縁ビニル外装ケーブル ラウンド(丸型)
Vinyl Vinyl Round

EM-EEF ポリエチレン絶縁耐燃性ポリエチレン外装ケーブル平型(エコケーブル)
Eco Material
(EMは環境に優しい材料を使用していることを指します。EEFはケーブルの種類『ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平型』を指しますが、今回は省略します。)

CV 600V架橋ポリエチレン絶縁ビニル外装ケーブル
Cross-linked (Polyethylene) Vinyl


・絶縁電線(屋内用)

IV 600Vビニル絶縁電線
Indoor Vinyl
(絶縁電線はケーブル外装に覆われていません。)

以上、電線の紹介でした♪
